La mesure de la résistance d'isolement d'un transformateur de puissance linéaire est une étape cruciale pour garantir sa sécurité, sa fiabilité et ses performances. En tant que fournisseur leader de transformateurs de puissance linéaires, je comprends l'importance de mesures précises de la résistance d'isolement. Dans cet article de blog, je vais vous guider à travers le processus de mesure de la résistance d'isolement d'un transformateur de puissance linéaire, vous fournissant les connaissances et techniques nécessaires pour mener à bien cette tâche importante de manière efficace.
Comprendre la résistance d'isolation
La résistance d’isolement est une mesure de la capacité du matériau isolant d’un transformateur à résister au flux de courant électrique. Il s'agit d'un paramètre important qui indique l'état de l'isolation et peut aider à détecter des problèmes potentiels tels que la pénétration d'humidité, la rupture de l'isolation ou la contamination. Une valeur de résistance d'isolement élevée indique une bonne qualité d'isolation, tandis qu'une valeur faible peut suggérer une dégradation ou un dommage de l'isolation.
Importance de mesurer la résistance d’isolation
Mesurer la résistance d'isolement d'un transformateur de puissance linéaire est essentiel pour plusieurs raisons :
- Sécurité: Une faible résistance d'isolement peut présenter un risque pour la sécurité, car elle peut entraîner un choc électrique ou des courts-circuits. Des mesures régulières de la résistance d'isolement peuvent aider à identifier les problèmes de sécurité potentiels avant qu'ils ne provoquent de graves problèmes.
- Fiabilité: La dégradation de l'isolation peut entraîner un dysfonctionnement ou une panne prématurée d'un transformateur. En surveillant la résistance d'isolation, vous pouvez détecter les premiers signes de détérioration de l'isolation et prendre les mesures appropriées pour éviter des pannes coûteuses.
- Performance: Une bonne isolation est essentielle pour maintenir les performances d’un transformateur. Une faible résistance d'isolement peut entraîner des pertes accrues, une efficacité réduite et une mauvaise régulation de tension. La mesure de la résistance d'isolement peut contribuer à garantir que le transformateur fonctionne à son niveau de performance optimal.
Outils et équipement requis
Pour mesurer la résistance d'isolement d'un transformateur de puissance linéaire, vous aurez besoin des outils et équipements suivants :
- Testeur de résistance d'isolation: Également connu sous le nom de mégohmmètre, un testeur de résistance d'isolement est un instrument spécialisé utilisé pour mesurer la résistance de l'isolation électrique. Il applique une haute tension à l'isolation et mesure le flux de courant qui en résulte pour déterminer la résistance d'isolation.
- Équipement de sécurité: Lorsque vous travaillez avec des équipements électriques, il est important de prendre les précautions de sécurité appropriées. Portez des gants isolants, des lunettes de sécurité et d'autres équipements de protection pour éviter les chocs électriques.
- Fils de test: Utilisez des cordons de test de haute qualité pour connecter le testeur de résistance d'isolement aux bornes du transformateur. Assurez-vous que les cordons de test sont correctement isolés et adaptés aux niveaux de tension et de courant du test.
Mesure de la résistance d'isolation
Les étapes suivantes décrivent le processus de mesure de la résistance d'isolement d'un transformateur de puissance linéaire :
- Isoler le transformateur: Avant d'effectuer toute mesure de résistance d'isolement, assurez-vous que le transformateur est complètement isolé de la source d'alimentation. Éteignez le disjoncteur ou débranchez l'alimentation électrique du transformateur.
- Décharger le transformateur: Pour éviter tout choc électrique, déchargez le transformateur en court-circuitant toutes les bornes ensemble à l'aide d'un conducteur mis à la terre. Cela éliminera toute charge résiduelle des enroulements du transformateur.
- Connectez le testeur de résistance d'isolation: Connectez les cordons de test du testeur de résistance d'isolement aux bornes du transformateur. Assurez-vous que les connexions sont sécurisées et exemptes de tout fil desserré ou endommagé.
- Sélectionnez la tension de test: La tension d'essai pour les mesures de résistance d'isolement dépend de la tension nominale du transformateur. Reportez-vous aux spécifications du fabricant ou aux normes industrielles pour déterminer la tension de test appropriée.
- Effectuer la mesure: Une fois les cordons de test connectés et la tension de test sélectionnée, démarrez le testeur de résistance d'isolement et laissez-le appliquer la tension de test au transformateur pendant la durée spécifiée. Le testeur affichera la valeur de la résistance d'isolement en mégohms (MΩ).
- Enregistrez les résultats: Enregistrez la valeur de la résistance d'isolement et les conditions de test, telles que la tension de test, la température et l'humidité. Comparez la valeur mesurée avec les spécifications du fabricant ou les normes industrielles pour déterminer si la résistance d'isolation se situe dans la plage acceptable.
- Répétez la mesure: Pour garantir la précision, répétez la mesure de la résistance d'isolement au moins trois fois et calculez la valeur moyenne. Si les valeurs mesurées varient de manière significative, recherchez la cause de la variation et prenez les mesures correctives appropriées.
Interprétation des résultats
La valeur de la résistance d'isolement obtenue à partir de la mesure peut fournir des informations précieuses sur l'état de l'isolation du transformateur. Les directives suivantes peuvent vous aider à interpréter les résultats :
- Résistance d'isolation élevée: Une valeur de résistance d'isolement élevée (généralement supérieure à 10 MΩ) indique une bonne qualité d'isolation. Cela suggère que l’isolation est en bon état et ne risque pas de poser de problèmes.
- Faible résistance d'isolation: Une faible valeur de résistance d'isolement (généralement inférieure à 1 MΩ) peut indiquer une dégradation ou un dommage de l'isolation. Cela peut être dû à la pénétration d’humidité, à une contamination ou à des contraintes mécaniques. Une enquête plus approfondie est nécessaire pour déterminer la cause de la faible résistance d'isolement et prendre les mesures correctives appropriées.
- Diminution progressive de la résistance d'isolation: Une diminution progressive de la valeur de la résistance d'isolement au fil du temps peut indiquer le début d'une dégradation de l'isolation. Cela peut être dû au vieillissement, au stress thermique ou à des facteurs environnementaux. Des mesures régulières de la résistance d'isolement peuvent aider à détecter cette tendance plus tôt et permettre une maintenance préventive.
Facteurs affectant la résistance de l'isolation
Plusieurs facteurs peuvent affecter la résistance d'isolement d'un transformateur de puissance linéaire. Il est important de prendre en compte ces facteurs lors de l’interprétation des résultats de mesure :
- Température: La résistance d'isolement d'un transformateur diminue avec l'augmentation de la température. Par conséquent, il est important de mesurer la résistance d’isolement à une température constante et de comparer les résultats avec les spécifications du fabricant ou les normes industrielles.
- Humidité: Une humidité élevée peut entraîner une diminution de la résistance de l'isolation, car l'humidité peut pénétrer dans l'isolation et réduire son efficacité. Il est recommandé de mesurer la résistance d'isolation dans un environnement sec ou d'utiliser un déshumidificateur pour contrôler le niveau d'humidité.
- Contamination: La contamination par la saleté, la poussière ou les produits chimiques peut également affecter la résistance de l'isolation. Assurez-vous que le transformateur est propre et exempt de tout contaminant avant d'effectuer la mesure de la résistance d'isolement.
- Âge et état: La résistance d'isolement d'un transformateur peut diminuer avec le temps en raison du vieillissement, des contraintes thermiques ou des dommages mécaniques. Des mesures régulières de la résistance d'isolation peuvent aider à détecter ces problèmes à un stade précoce et permettre une maintenance préventive.
Conclusion
La mesure de la résistance d'isolement d'un transformateur de puissance linéaire est une partie importante de sa maintenance et de sa sécurité. En suivant les étapes décrites dans cet article de blog et en tenant compte des facteurs pouvant affecter la résistance d'isolement, vous pouvez vous assurer que votre transformateur fonctionne de manière sûre et efficace. En tant que fournisseur de transformateurs de puissance linéaires, nous nous engageons à fournir à nos clients des produits et une assistance technique de haute qualité. Si vous avez des questions ou avez besoin d'aide supplémentaire pour mesurer la résistance d'isolement de votre transformateur, n'hésitez pas à nous contacter. Nous sommes impatients de travailler avec vous pour répondre à vos besoins en matière de transformateurs de puissance.
Références
- Normes et directives de sécurité électrique
- Spécifications du fabricant du transformateur
- Meilleures pratiques de l'industrie pour les tests de résistance d'isolation
Si vous êtes intéressé par l'achat de nos transformateurs de puissance linéaires de haute qualité ou si vous avez des questions sur les tests de résistance d'isolement, n'hésitez pas à nous contacter pour des discussions d'achat. Nous nous engageons à vous fournir les meilleures solutions pour vos besoins en énergie.

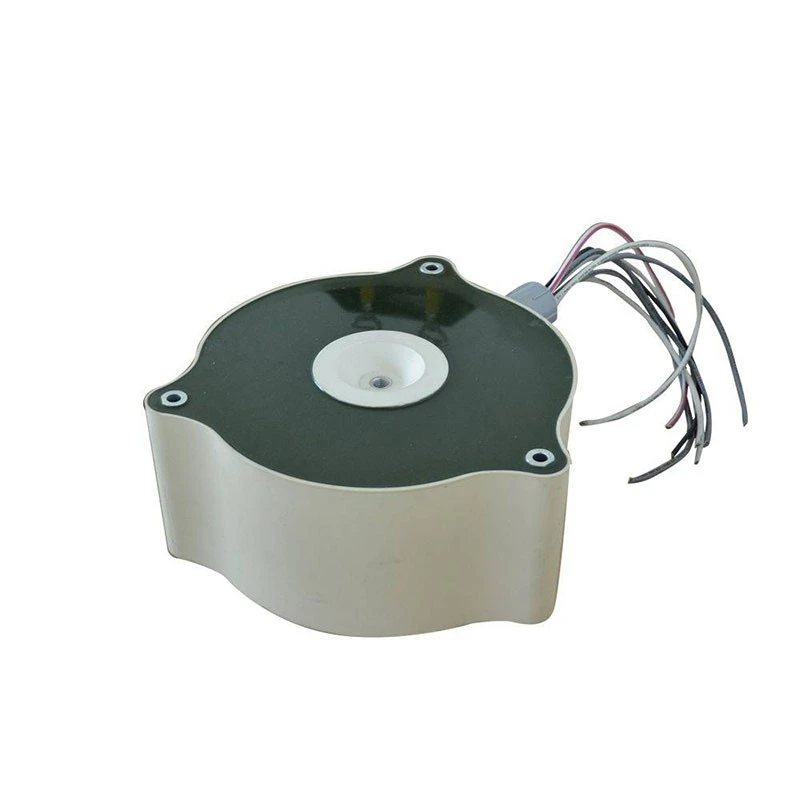

Pour plus d'informations sur nos transformateurs toroïdaux, vous pouvez visiter les liens suivants :
